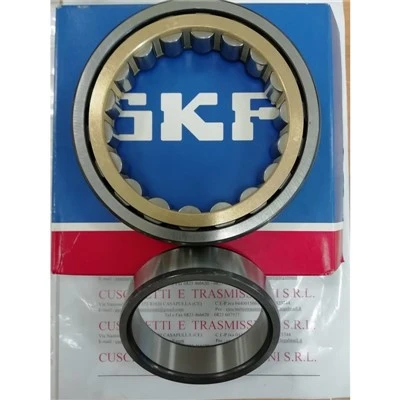

Nu 426- m1 s veľkosťou 130x340x78 mm valcové ložiská sú na sklade
Prehľad
Rozšírené ložiská N 426- M1 sú k dispozícii na sklade.
Vonkajší krúžok má vonkajší krúžok
Dve rebrá, zatiaľ čo vnútorný krúžok nemá rebrá. Prípona M1 označuje štandardné ložiská s mosadzou vedenou valčekom
klietky.
Priemer vrtu {{0}} mm; Vonkajší priemer -340 mm; width -78 mm; Mass -40. 6 kg; cr =865 kn; c0r =1020 kn; limitujúca rýchlosť =3200 1\/min; referenčná rýchlosť =1900 1\/min.
Špecifikácie
| Rozmery a technické údaje | |
| Č. Č. | Nu 426- m 1 - ložisko vretena |
| Značka | Značka FAG vyrobená v Nemecku\/značke SDVV vyrobená v Číne |
| Hlavné rozmery | 130x340x78 mm |
| d | 130 mm |
| D | 340 mm |
| B | 78 mm |
| ruk | 5 mm |
| Obmedzovacia rýchlosť | 3200 1\/min |
| Referenčná rýchlosť | 1900 1\/min |
| Uhol kontaktu | 25 stupňov |
| da | 154 mm |
| Da | 314 mm |
| ra max. | 4 mm |
| Cr | 865 kn |
| C0r | 1020 kn |
| M | 40,6 kg |
Rovnaké typy iná veľkosťValcové ložiská
| Označenie | X-life | Návrh | Masa m ≈kg |
Rozmery | |||||||||
| d | D | B | min. | r1 min. |
s2) | E | F | D₁ | d₁ ≈ |
||||
| N426-M1 Nu 426- m1 |
一 - |
1 3 |
40,1 40,6 |
130;130 | 340;340 | 78;78 | 55 | 5 | 6,2 6,2 |
285285 | 185 | 一 265,9 |
204,2 一 |
| N428-M1 Nu 428- m1 |
一 - |
1 3 |
46,9 47,4 |
140;140 | 360;360 | 82;82 | 55 | 5 | 7,6 7,6 |
302302 | 198 | 一 282,9 |
218,2 一 |
| N330-E-M1 | Xl | 1 | 269 | 150 | 320 | 65 | 4 | 4 | 55 | 283 | 一 | 一 | 2,095 |
| Nu 330- e-m1 | Xl | 3 | 27 | 150 | 320 | 65 | 4 | 4 | 55 | 283 | 193 | 2,698 | 一 |
| Nu 330- e-m1a | Xl | 3 | 27 | 150 | 320 | 65 | 4 | 4 | 55 | 283 | 193 | 2,698 | 一 |
| Nu 330- e-mp1a | Xl | 3 | 265 | 150 | 320 | 65 | 4 | 4 | 55 | 283 | 193 | 2,698 | 一 |
| Nu 330- e-mpa | Xl | 3 | 279 | 150 | 320 | 65 | 4 | 4 | 55 | 283 | 193 | 2,698 | 一 |
| Nu 330- en-m1 | Xl | 31) | 27 | 150 | 320 | 65 | 4 | 4 | 55 | 283 | 193 | 2,698 | 一 |
| N2330-E-M1 | Xl | 1 | 433 | 150 | 320 | 108 | 4 | 4 | 97 | 283 | 一 | 一 | 2,095 |
| N 2330- e-mp1b | Xl | 1 | 424 | 150 | 320 | 108 | 4 | 4 | 97 | 283 | 一 | 一 | 2,095 |
| Nu 2330- e-m1 | Xl | 3 | 434 | 150 | 320 | 108 | 4 | 4 | 97 | 283 | 193 | 2,698 | 一 |
| N430-M1 | 一 | 1 | 539 | 150 | 380 | 85 | 5 | 5 | 81 | 317 | 一 | 一 | 2,332 |
| Nu 430- m1 | 一 | 3 | 544 | 150 | 380 | 85 | 5 | 5 | 81 | 317 | 213 | 2,979 | 一 |
| N332-E-M1 | 一 | 1 | 326 | 160 | 340 | 68 | 4 | 4 | 55 | 300 | 一 | 一 | 2,216 |
| Nu 332- e-m1 | 一 | 3 | 318 | 160 | 340 | 68 | 4 | 4 | 56 | 300 | 204 | 286 | 一 |
| Nu 332- e-m1a | 一 | 3 | 318 | 160 | 340 | 68 | 4 | 4 | 56 | 300 | 204 | 286 | 一 |
| Nu 332- e-mp1a | 一 | 3 | 32 | 160 | 340 | 68 | 4 | 4 | 56 | 300 | 204 | 286 | 一 |
| N2332-E-M1 | 一 | 1 | 514 | 160 | 340 | 114 | 4 | 4 | 99 | 300 | 一 | 一 | 2,216 |
| N2332-E-M1B | 一 | 1 | 518 | 160 | 340 | 114 | 4 | 4 | 99 | 300 | 一 | 一 | 2,216 |
| Nu 2332- e-m1 | 一 | 3 | 515 | 160 | 340 | 114 | 4 | 4 | 99 | 300 | 204 | 286 | 一 |
| N432-M1 | 一 | 1 | 615 | 160 | 400 | 88 | 5 | 5 | 83 | 334 | 一 | 一 | 2,472 |
| Nu 432- m1 | 一 | 3 | 619 | 160 | 400 | 88 | 5 | 5 | 83 | 334 | 226 | 3,149 | 一 |
| Nu 334- e-mpa | 一 | 3 | 384 | 170 | 360 | 72 | 4 | 4 | 6 | 318 | 218 | 3,016 | 一 |
| N334-E-M1 | 一 | 1 | 379 | 170 | 360 | 72 | 4 | 4 | 59 | 318 | 一 | 一 | 237 |
| Nu 334- e-m1 | 一 | 3 | 38 | 170 | 360 | 72 | 4 | 4 | 6 | 318 | 218 | 3,016 | 一 |
| N 2334- ex-m1 | 一 | 1 | 61 | 170 | 360 | 120 | 4 | 4 | 102 | 320 | 一 | 一 | 2,357 |
| N 2334- ex-mp1b | 一 | 1 | 599 | 170 | 360 | 120 | 4 | 4 | 102 | 320 | 一 | 一 | 2,357 |
| Nu 2334- ex-m1 | 一 | 3 | 614 | 170 | 360 | 120 | 4 | 4 | 102 | 320 | 216 | 303 | 一 |
| N434-M1 | 一 | 1 | 704 | 170 | 420 | 92 | 5 | 5 | 87 | 351 | 一 | 一 | 2,612 |
| Nu 434- m1 | 一 | 3 | 711 | 170 | 420 | 92 | 5 | 5 | 87 | 351 | 239 | 3,299 | 一 |
